| 横型ベンチレーター KDB 12V/24V 直流 電動 換気扇(ファン) 光電社製 (旧 日立製) |
船舶用に開発された薄型で船の外観を損なわない壁付け型・電動換気ファン
漁船・プレジャーボートの機関室やキャビンの熱害抑止用に人気の商品です。
箱車トラック・キャンピングカー・交流電源の無い小倉庫・物置等の換気用途にも最適！
○ 雑音防止：新技術によりモーター回転時による雑音を徹底して排除
○ 吸排両用：吸気・排気の両用タイプで、必要に応じて切り替え可能
○ 耐久性抜群：モーターは防錆塗装、ガード・モーターステーは耐熱・耐圧プラスチック製
屋外側フードは耐候性に優れるFRP製。
取扱い説明書と取付開孔部の寸法図がセットに同梱されております。 |
仕様
| 型式 |
KDB
(12V) |
KDB
(24V) |
風
量 |
排気 |
25m3/min |
| 吸気 |
15m3/min |
| 定格 |
連続 |
| 電圧 |
12V |
24V |
| 電流 |
6A |
3A |
| 回転数 |
2100rpm |
| 重量 |
2.5kg |
風量は静圧0時の最大値 |
| 品目/品番 |
定価税込
(税別) |
販売価格税込
(税別) |
KDB(12V)
Q8T-KDN-016-001 |
\60,500
(\55,000) |
\56,870
(\51,700) |
KDB(24V)
Q8T-KDN-017-001 |
\68,750
(\62,500) |
\64,625
(\58,750) |
2023年12月現在価格 |
代引送料例 (代引手数料/消費税込)
| 地域/個数 |
本州・四国 |
北海道・九州 |
沖縄 |
| 1セット |
1
個口 |
\1,600 |
\2,000 |
\2,900 |
| 2セット |
\1,900 |
\2,300 |
\3,800 |
| 3セット |
2
個口 |
\3,200 |
\4,000 |
\6,400 |
| 4セット |
\3,500 |
\4,300 |
\7,300 |
 ご注文・お問合せ |

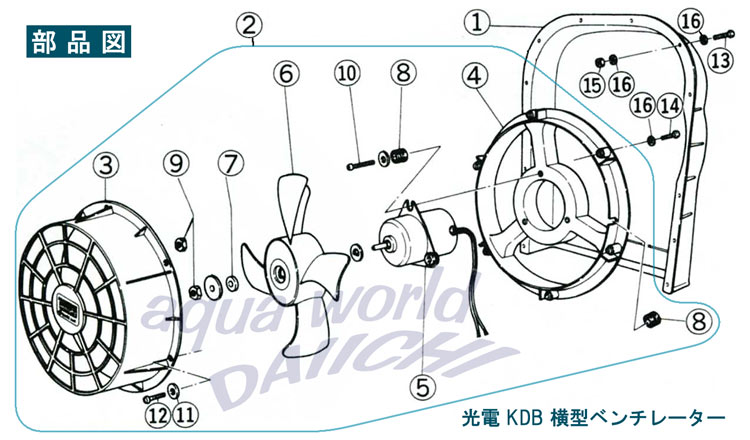

梱包
部番 |
図中
番号 |
品名 |
品番 |
定価単価 |
単品販売価格 |
数 |
| 税込 |
税別 |
税込 |
税別 |
| 1 |
1 |
フード |
Q8T-KDN-016-005 |
\24,200 |
\22,000 |
\22,990 |
\20,900 |
1 |
| 2 |
2 |
ファンAss'y |
- |
1 |
| 3 |
ファンガード |
Q8T-KDN-016-004 |
\24,200 |
\22,000 |
\22,990 |
\20,900 |
1 |
| 4 |
モーターステー |
Q8T-KDN-016-003 |
\25,850 |
\23,500 |
\24,558 |
\22,325 |
1 |
| 5 |
モーター 12V |
Q8T-KDN-016-002 |
\41,800 |
\38,000 |
\39,710 |
\36,100 |
1 |
| モーター 24V |
Q8T-KDN-017-002 |
\41,800 |
\38,000 |
\39,710 |
\36,100 |
1 |
| - |
KDBモーター用
ブラシ(1個) |
Q8T-KDN-016-007 |
\2,016 |
\1,833 |
\2,016 |
\1,833 |
- |
| 6 |
ファン |
Q8T-KDN-016-006 |
\24,200 |
\22,000 |
\22,990 |
\20,900 |
1 |
| 7 |
ゴムワッシャー |
- |
1 |
| 8 |
クッションゴム |
- |
3 |
| 9 |
M5ナット |
- |
2 |
| 10 |
M5スクリュー |
- |
3 |
| 11 |
M5ワッシャー |
- |
6 |
| 3 |
12 |
M5スクリュー |
- |
6 |
| 13 |
M4スクリュー |
- |
12 |
| 14 |
M5スクリュー |
- |
6 |
| 15 |
M4ナット |
- |
12 |
| 16 |
M4ワッシャー |
- |
24 |
↑屋外部 換気フードFRP製
換気の効率を上げる為の逆流循環抑止用リブが配されています。
| リード線色 |
赤 |
黒 |
| 排気運転 |
(＋) |
(－) |
| 吸気運転 |
(－) |
(＋) |
|
 |
 |
下記部品を別途ご用意下さい
・ ヒューズ：12V用は10A/24V用は5A
・ スイッチ：定格10A以上
反転(吸気)にも使用する場合は2極双投(DPDT)スイッチをご用意下さい。
・ 電線：船舶用電線又は自動車用低圧電線
公称断面積1.25mm2以上の電線
・ シール剤：ペンギンシール・セメダインシール
ボンドシール等
取付作業順序
1) 同梱の取付要領寸法図をご参照下さい。
取付予定部の障害の有無を確認する。
2) Φ274mm穴をジグソー、ドリル等であける。
3) ファンAss'y②を室内よりΦ274穴に嵌合し、モーターの配線が右下となる位置にセットする。
4) 室内よりM5x16スクリュー⑭とM5ワッシャー⑪で締め付ける。
5) シール剤により、モーターステー④と壁面の隙間を埋める。
6) フード①の外壁面に当たる面に予めシール剤を塗布し、外側よりファンAss'y②を覆うように当てる。
7) Φ4穴にM4x20スクリュー⑬とM4ワッシャー⑯を通し、室内側よりM4ナット⑮とM4ワッシャー⑯で締め付ける。
8) フード①と外壁の隙間をシール剤により確実に埋める。 |
|
