ヤマハ純正プラットホームアセンブリ(S) 90790-80010
アクアワールドダイイチ ボート用品 外装品・艤装品/通販
ボート免許 マリン用品 ウェイクボード ボート 船外機 マリンジェット ボートトレーラー ヒッチメンバー 修理・メンテナンス 船検 リンク マリンイベント・セール情報 アクアの部屋
現在位置 トップページマリン用品ボート用品
>プラットホームアセンブリ(S) ヤマハ純正用品 90790-80010
 プラットホームAss'y (S)

 ヤマハ純正用品 90790-80010


  写真中のステップラダーは別売です
プラットホームアセンブリ(S) 90790-80010 ヤマハ純正
プラットホームアセンブリ(S) 耐荷重150kg ヤマハ純正用品 品番 90790-80010 ボート/和船用
リボーディングステップとして水面へのアクセスやボートへの乗船を容易にする為の定番アイテム!
補機ブラケットステップラダーの取付用ベース、スイミングデッキ(ステップ)等として適している他、係留したままでの船外機のメンテナンスや、航行時にプロペラや冷却水吸い込み口への噛み込み異物の除去作業などにも大変重宝します。
ヤマハプレジャーボートの多くに純正オプションとして採用されている商品です。
船体とのマッチングを重視した流線デザイン
ベースとなるプラットホームは、艇体とのマッチングを重視した流線デザインで、エンジンブラケット、アンカーホルダー、ラダー等多用途に耐えるFRP耐水合板サンドイッチ構造。ステップ面は安全性を考慮したノンスリップスクエアパターンを採用。各種のトランサム形状にフィットするアジャスタブルユニバーサル金具を使用。耐衝撃・耐荷重・防錆等充分に配慮し、多種用途・アクションに応える高品質ステンレス316金具を採用。
品番 定価税込 (税別) 販売価格税込 (税別)
90790-80010 \43,450
(\39,500)
8%OFF \39,974
(\36,340)
弊社通常在庫品 2024年7月現在価格
メーカーが欠品しがちな商品の為、弊社に1コの在庫を極力確保する様にしておりますが、入荷待ちで切らせている事もございます事をご了承下さい。
※ 上記の商品はヤマハ純正の用品扱い品の為、純正部品の割引(\2,000以上5%OFF、\10,000以上10%OFF)は適用外となります。
ベースプラットホーム:FRP製 2.8kg
付属アタッチメント類:ステンレス製
(アタッチメント類を含めたキット総重量:4.6kg)
代引送料例 (代引手数料/消費税込)
個数/地域 本州・四国 北海道・九州 沖縄
1〜2枚 \1,600 \2,000 \2,900
3〜4枚 \1,900 \2,300 \3,800
通販 ご注文・お問合せ方法

図1 取付方法 位置出し プラットホームアセンブリ(S) 907908001000

図2 取付方法 ベース取付穴 プラットホームアセンブリ(S) 907908001000

図3 取付方法 パイプステー プラットホームアセンブリ(S) 907908001000
取付方法

Fig.1
・モーターウェル上面からHmm(参考値約100mm)下にデッキと水平に鉛筆等でマークを付けて取付位置を出す。
◆要点
横方向の取付位置(W)については主機エンジンの左右首振りとチルトアップの可動範囲に干渉しないようご注意の上、十分なクリアランスをとって位置決めする。

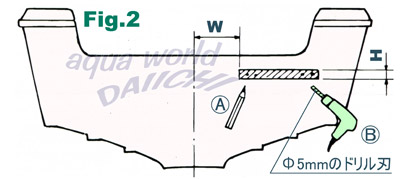

Fig.2
・マークを付けた位置にベースプラットフォーム@を当てて取付用のビス孔位置(4ヶ所)をマークする。
・ベース取付用タッピングG(M6 L30)の下孔として、ドリルにてΦ5mm深さ30mmの孔を開ける。
・取付部がFRP単板等、厚みが30mm以下で十分な強度が得られない場合、ボルト&ナットにて取り付け、必要に応じて補強する。
◆要点
ステンレスのボルト・ナット類はカジリ・焼き付きを起こしやすいので、ネジロックやシール剤等を塗布し、ゆっくりと締付作業を行う。


Fig.3
・パイプステイAB先端の片側にソケットCを取り付け、ドリルにてΦ5mmの下孔を開け、2本のリベットをパイプ孔にセットし、ハンマー等で打ち付けて固定する。
・反対側のパイプ先端のソケットは、トランサム面に合わせ回転させる場合があるため、イモネジOにてソケットを仮止めする。
・ソケットのヒンジDEをヘキサゴンボルトI(M8x20)、ナイロンナットJで仮止めする。
プラットホームシステム(S) 90790-80010
図4 取付方法 ベース穴あけ プラットホームアセンブリ(S) 907908001000

図1 取付方法 左舷取付/右舷取付 プラットホームアセンブリ(S) 907908001000

裏面画像 プラットホームアセンブリ(S) 907908001000
Fig.4/5/6
・基準となるセンターマークを図のように印をつける。
・図を参考にヒンジ取付位置にマーキングする。
・マーキングした位置にドリルでΦ6.2〜6.5mmの孔を開ける。
・ヒンジの向き、プレートの位置を確認しFig6を参考に仮止めする。
図6 取付方法 ヒンジ固定 プラットホームアセンブリ(S) 907908001000

図7 取付方法 船体トランサム取付 プラットホームアセンブリ(S) 907908001000
Fig.7
ベースプラット@を取り付け位置にセットし、タッピングG(M6 L30)4本で船体トランサム部に固定する。
◆要点 プラットフォームと船体との取付面に隙間が出来ない様、必要に応じてスペーサーを作り使用する。
タッピング固定孔より浸水しない様にシリコンシーラントで完全にシールする。
図8 取付方法 締付・シーリング プラットホームアセンブリ(S) 907908001000
◆要点
パイプステーはベースプラットフォームに対してα,βとも最低20°以上の角度を確保して取り付ける。
Fig.8
・船体に固定したプラットフォームのステー部ヒンジを、船体にしっかり押さえつけ、正確な位置を出してマークする。
・マークした位置にドリルでΦ6.2〜6.5mmの開孔をした後、下部ステー・上部ステーの順にボルトL(M6 L60)、ワッシャーH、ナイロンナットNで取り付ける。
◆要点
固定孔より浸水しない様にシリコンシーラントで完全にシールする。

・仮止めのパイプ・ソケットをリベットで固定する為、パイプのソケット仮止め位置にΦ5mmのドリルで2ヶ所開孔し、リベットにて固定する。
◆要点
パイプの長さは必要に応じカットして使用する。

・仮止めしたボルト類を本締めする。
・ソケットとヒンジ取付用のヘキサゴンボルトIは付属の六角棒レンチQで固定する。

構成部品図 プラットホームアセンブリ(S) ヤマハ純正用品 90790-80010 構成部品 プラットホームアセンブリ(S) 品番 90790-80010
番号 名称 材料/寸法mm/品番
@ ベースプラットフォーム 1 FRP
A パイプ ステイ 1 SUS316 Φ25 t1.5 L300
B パイプ ステイ 1 SUS316 Φ25 t1.5 L400
C ソケット ステイ 4 SUS316 RGM-7036
D ヒンジ プラットフォーム 3 SUS316 RGM-7232
E ヒンジ プラットフォーム 1 SUS316
F プレート ヒンジ 1 SUS316
G スクリューパンヘッドタッピング 4 SUS M6 L30 (ナベ頭)
H ワッシャープレーン 10 SUS M6
I ボルトヘキサゴンソケットヘッド 4 SUS M8 L20
J ナット ナイロン 4 SUS M8
K 打ち込みリベット 8 SUS RGM-7711
L スクリュー オーバルヘッド 4 SUS M6 L60 (丸皿頭)
M スクリュー オーバルヘッド 2 SUS M6 L35 ネジロック付
N ナット ナイロン 6 SUS M6
O スクリューセット 4 M6イモネジ 仮止め用
P スクリュー オーバルヘッド 2 SUS M6 L35 (丸皿頭)
Q 六角棒レンチ 1 対辺6mm I締付用
R 六角棒レンチ 1 対辺3mm O締付用
同梱の取付アタッチメント類 プラットホームシステム ヤマハ純正用品 90790-80010
寸法図 プラットホームアセンブリ(S) ヤマハ純正用品 90790-80010
90790-80010プラットホームアセンブリ(S)を標準又はオプションとしてメーカー設定しているボートのリスト
No. モデル名 年式 型式 発売年月
1 FC-24 O/B LTD 1998 GL73 1995/04
2 FC-24 S/D LTD 1998 GL74 1998/01
3 FC-24O/B 1995 GL71 1998/03
4 FC-24S/D 1995 GL72 1990/04
5 SRV-17 1998 GT51 1998/01
6 SRV-17-2 1998 GT51 1998/01
7 SRV-17-3 1998 GT51 1998/01
8 SRV-17-3-TR 1998 GT51 1998/01
9 SRV-17-4 1998 GT51 1998/01
10 SRV-17-TR 1998 GT51 1998/01
11 SRV-17-TR LTD B 1998 GT51 1998/01
12 SRV-17-TR LTD Y 1998 GT51 1998/01
13 SRV-23 1998 GU73 1998/01
14 SRV-23-F100 1999 GU75 2000/01
15 SRV-23EX 1996 GU71 1998/12
16 SRV-23EX-LTD 2003 GU71 2003/10
17 SRV-23LTD 1996 GU71 1998/12
18 SRV-23S 1997 GU72 1998/09
19 SRV-23SS 1999 GU74 1998/04
その他
LUXAIR / FC-20Belfino / FR-20 / YF-21
YF-21cc / YF-23F / UF‐26 O/B / YF-27・27EX
他多数
No. モデル名 年式 型式 発売年月
1 UF-21 CUDDY 1999 GX72 1998/09
2 UF-21 CUDDY 2000 GX76 1998/04
3 UF-21 CUDDY 2000 GX75 1990/04
4 UF-21 CUDDY HT 1999 GX71 2000/01
5 UF-21 CUDDY HT-F50 1999 GX73 1999/02
6 UF-21 CUDDY HT-F60 2001 GX79 2001/10
7 UF-21 CUDDY LTD 2001 GX78 2001/07
8 UF-21 CUDDY-F50 1999 GX74 1999/02
9 UF-21CC 2002 E1G3 2002/06
10 UF-21CC 2002 E1G4 2002/11
11 UF-21CC 2002 E1G5 2002/11
12 UF-21CC O/B F50 2001 E1G1 2001/11
13 UF-21CC O/B Y50 2001 E1G2 2001/11
14 UF-21CC-F50RB 2003 E1G6 2003/06
15 F21HPF115 (F.A.S.T.21 F115) 2006 E3D1 2006/12
16 F-23-A-O/B (F.A.S.T.23) 2015 E4H1 2015/11
17 F23-A2-O/B (F.A.S.T.23) 2021 E4H2 2021/06
18 F26A2EXOB (F.A.S.T.26 EX) 2012 E2S6 2012/12
19 F26A2EXOB (F.A.S.T.26 EXNP) 2012 E2S6 2012/12
20 F-26-A-F115 (F.A.S.T.26 F115) 2005 E2S1 2005/11
21 F26A2OB (F.A.S.T.26 F115) 2012 E2S5 2012/12
22 F-26-A-F150 (F.A.S.T.26 F150) 2005 E2S1 2005/11
23 F26A2OB (F.A.S.T.26 F150) 2012 E2S5 2012/12
24 F26A2OB (F.A.S.T.26 NP) 2012 E2S5 2012/12

YAMAHA FR-20への取付イメージ オプション プラットホームアセンブリ(S) ヤマハ純正用品 90790-80010
↑写真中のステップラダーは別売です。
YAMAHA FR-20への取付 マリンレジャー オプション プラットホームアセンブリ(S) ヤマハ純正用品 90790-80010
