コントロールポールセット(ガイドポール) サントレックスG187>取付加工例

トレーラー・ボートガイド G187
コントロールポール
製品詳細ページ
に戻る

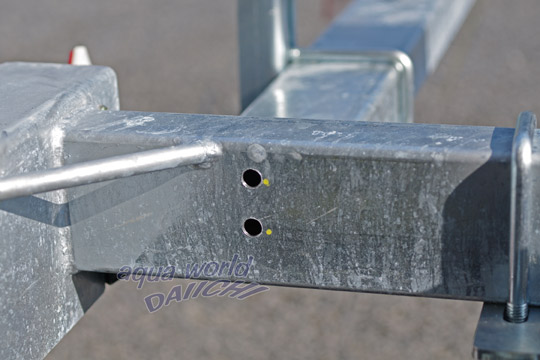

↑ステーを取り付ける位置にマーキングし、ドリルで穴開け。
位置がずれにくい様に、ポンチ打ち→φ3mm穴開け→φ6mm→φ8.5mm穴開けの順で徐々に。
穴回りを防請の為、シルバーの塗料を塗っておく。

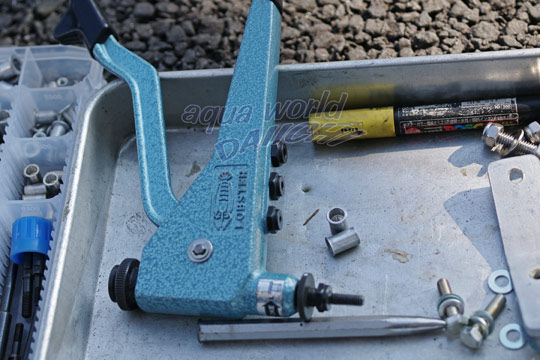

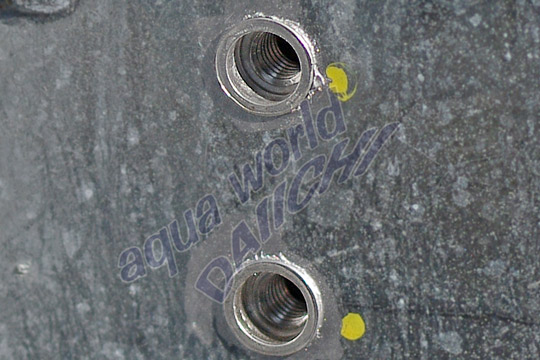

↑ポップナットリベッターでポップナットを打ち込み。


↑M6のネジ2本で固定できる。

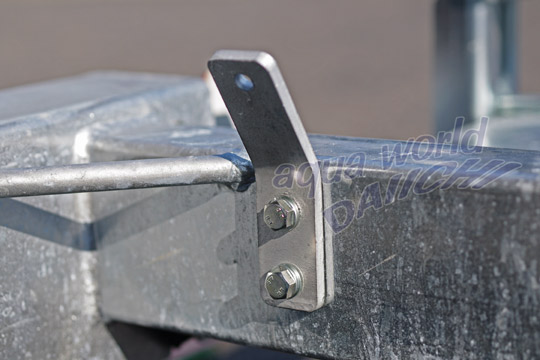

↑今回は上向きオフセットで付属のステーを取り付け。

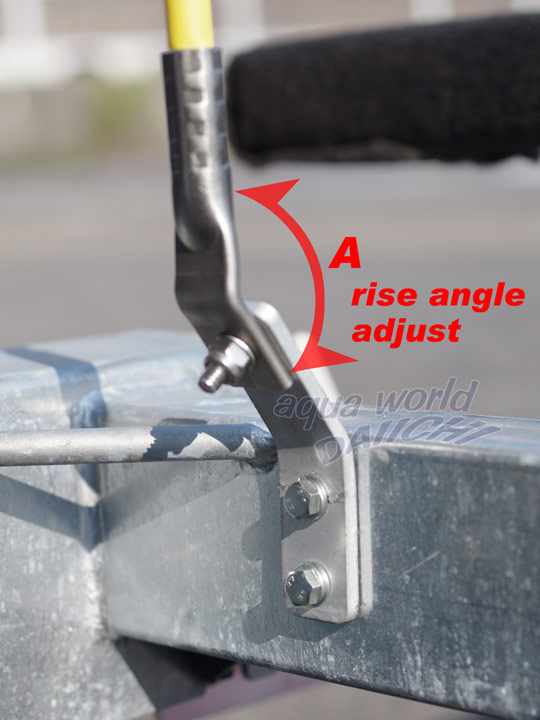

↑ポールをステーに仮付し、角度を確認。必要に応じてステーの角度Aを万力等で調整して下さい。
上記の取り付け方では、Aの角度を10度強ほど開く必要がありました。

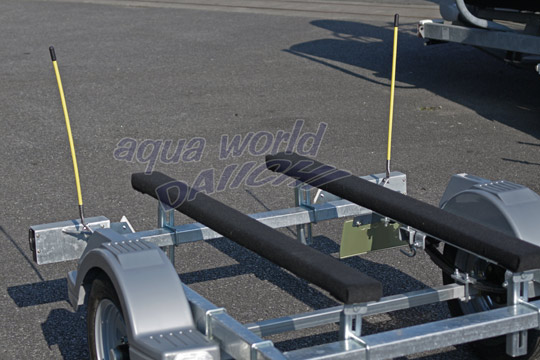

↑取付完了!

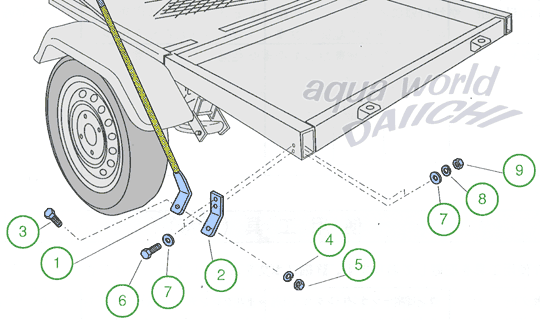

↑コントロールポールに同梱の取付図。
ポールのアタッチメントステー(図中2番)を、トレーラーのフレームから下方向にオフセット取付している。金具が荷台より上に突出してしまうと、積み荷を傷める可能性があるための配慮と思われます。
今回取り付けたボートトレーラーには、船とこのステーが干渉する可能性が無く、ポールの視認性を上げるためにより高くセットしたい為、上記のステーを上側オフセットにて取付させて頂きました。
上記作業の通常工賃は税別\6,000程です。
