No. |
キット品番
販売価格税込 (税別) |
適合機種例・備考 |
4サイクル船外機 |
2サイクル船外機 |
11 |
3C8-87322-3
\4,290
(\3,900) |
|
M40D2
M50D2
※号機番号 〜011883XK |
↑価格は2024年6月現在。予告なく変更される場合がございます。
適合機種は2024年6月調べ時点↑ |

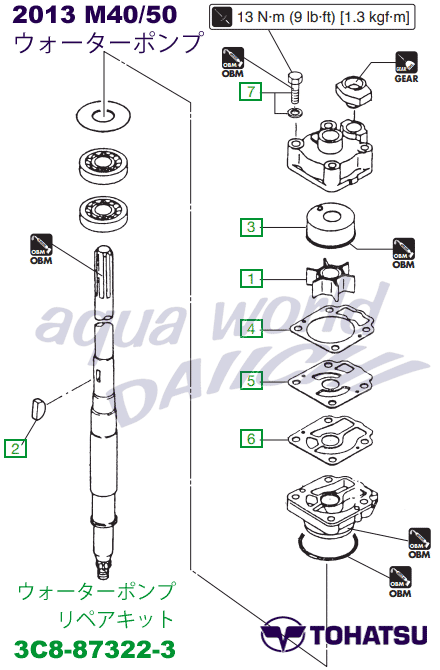

パーツ図
![パーツ図 ウォーターポンプリペアキット/3C8-87322-3/トーハツ船外機M40/M50用](fig_m50_3c8873223_tohatsu_waterpump_repair_kit10_w44.gif)
↑上図は当ウォーターポンプリペアキットが適合する
トーハツ船外機モデルのパーツ図の一例です。
適合機種全てが上図と同様の構造とは限りませんのでご注意下さい。

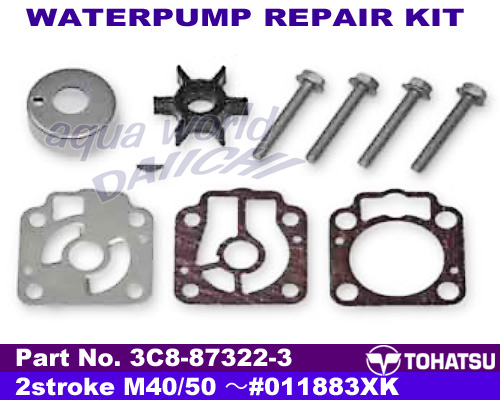

キット内容
図中 番号 |
部品番号 |
部品名称 |
入
数 |
1 |
3C8-65021-2 |
インペラ ウォータポンプ |
1 |
2 |
332-65022-0 |
ポンプインペラキー |
1 |
3 |
3C8-65011-1 |
ライナー ポンプケース |
1 |
4 |
3C8-65018-3 |
ガスケット ポンプケース |
1 |
5 |
3C8-65025-0 |
ガイドプレートウォータポンプ |
1 |
6 |
3C8-65029-3 |
ガイドプレートガスケット |
1 |
7 |
9101E3-5855 |
ボルト |
1 |
※キット内容や品番が予告なく変更される場合がございます。ご了承下さい。 |
ウォーターポンプの変更
該当モデル : M 40D2/50D2
織込み号機 : 011884XK〜
<要旨>
生産性の向上を目指し、ウォーターポンプをMD30/40/50B と共通化します。
この変更に伴い部品番号の変更があります。
<識別>
外観にて識別してください。
|
![](3c8873223_waterpump_change_list10_w57.jpg)
![互換性表](gokansei_diagram10.gif) |
No. |
部品名 |
旧部品番号 |
新部品番号 |
個数 |
互換性 |
1 |
ポンプケース(アッパ) |
3C8-65016-1 |
3T5-65016-0 |
1 |
C |
1-2-3
又は
1-3-4
のセット
で互換
OK |
2 |
ポンプケースライナ |
3C8-65011-1 |
3T5-65011-0 |
1 |
C |
3 |
ポンプケースガスケット |
3C8-65018-3 |
3T5-65018-2 |
1 |
C |
4 |
ポンプケースライナ(クロムメッキ) |
3C8-65238-1 |
3Z5-65238-0 |
1 |
C |
5 |
ウォーターポンプリペアキット |
3C8-87322-3 |
3T5-87322-3 |
1 |
C |
6 |
ウォーターポンプキット(クロムメッキ) |
3C8-65231-3 |
3Z5-65231-0 |
1 |
C |
7 |
ロワユニットガスケットセット |
3C8-87321-3 |
3T5-87321-2 |
1 |
C |
8 |
ロワユニットアッシ(S) |
3C8Q87301-6 |
3T5Q87301-3 |
1 |
A |
9 |
ロワユニットアッシ(L) |
3C8Q87302-6 |
3T5Q87302-3 |
1 |
A |
10 |
ロワユニットアッシ(UL) |
3C8Q87304-6 |
3T5Q87304-3 |
1 |
A |
11 |
ロワユニットアッシ(LL) |
3C8Q87303-3 |
3C8Q87303-4 |
1 |
A |
|
