![パーツ図 ウォーターポンプリペアキット/6H3-W0078-A0/ヤマハ船外機50E・70B他用](fig_water_pomp_repair_kit_6h3w0078a0_6h3_12_w38.jpg)
↑上図は当ウォーターポンプリペアキットが適合する
ヤマハ船外機モデルのパーツ図の一例です。
適合機種全てが上図と同様の構造とは限りませんのでご注意下さい。
No. |
品番
ウォーターポンプリペアキット |
定価税込 (税別) |
販売価格税込 (税別) |
26 |
6H3-W0078-A0 |
\7,623
(\6,930) |
\7,242
(\6,584) |
備考 |
旧品番 6H3-W0078-00,6H3-W0078-01 ※6H3-W0078-01は-A0に自動代替えに
ならない→内容物は同じ。
※6H3-W0078-02とは23,24のボルト違い |
↑価格は2024年7月現在
予告なく変更される場合がございます。
図中 番号 |
部品番号 |
部品名称 |
入
数 |
15 |
6H3-W0078-A0 |
ウオ-タ-ポンプ リペア-キツト |
1 |
↓以下、キット内容 |
16 |
663-44322-00 |
インサ-ト,カ-トリツジ |
1 |
17 |
6H3-44352-00 |
インペラ- |
1 |
18 |
6H3-44315-A0 |
ガスケツト,ウオ-タ- ポンプ 1 |
1 |
19 |
6H3-44323-00 |
アウタ- プレ-ト,カ-トリツジ |
1 |
20 |
6H3-44324-A0 |
ガスケツト,カ-トリツジ |
1 |
21 |
688-44316-A0 |
ガスケツト,ウオ-タ- ポンプ 2 |
1 |
22 |
93210-46044 |
O-リング |
1 |
23 |
97095-08045 |
ボルト,ヘキサゴン |
2 |
24 |
97095-08055 |
ボルト,ヘキサゴン |
2 |
25 |
90280-03M03 |
キ-,ウツドラフ(697) |
1 |
行 |
適合機種 |
年式 |
型式 |
1 |
50ETK |
1993-1996 |
6B0 |
2 |
60F |
1993-1996 |
6H2 |
3 |
70BE |
1993-1996 |
6H3 |
↑適合機種は2024年5月調べ時点 |

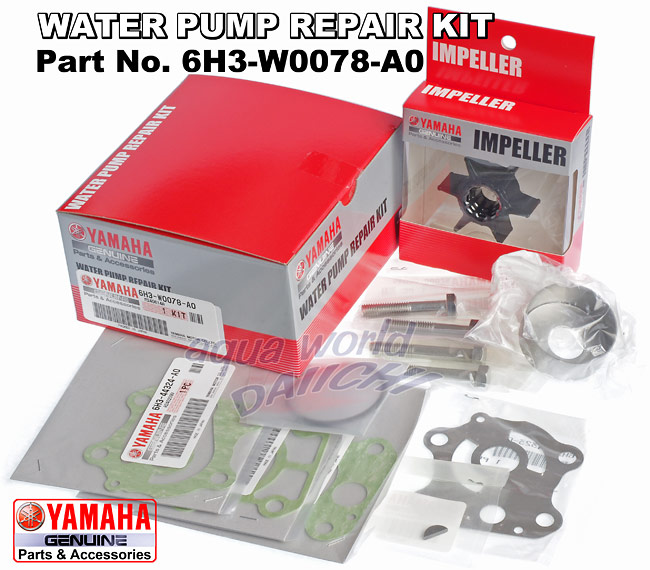

↓写真は弊社にて2024年6月に6H3-W0078-A0ウォーターポンプリペアキットの内容物を撮影したものです。品番・内容物・仕様が予告なく変更になる場合があります事をご了承願います。 |
![ウォーターポンプリペアキット内容/6H3-W0078-A0/ヤマハ船外機50E・70B他用](6h3w0078a0_waterpump_repair_kit_contents10_w65.jpg) |
