![パーツ図 ウォーターポンプリペアキット/69P-W0078-02/ヤマハ船外機25B・30H用](fig_water_pomp_repair_kit_69pw007802_69ra_12_w47.jpg)
↑上図は当ウォーターポンプリペアキットが適合する
ヤマハ船外機モデルのパーツ図の一例です。
適合機種全てが上図と同様の構造とは限りませんのでご注意下さい。
No. |
品番
ウォーターポンプリペアキット |
定価税込 (税別) |
販売価格税込 (税別) |
18 |
69P-W0078-02 |
\14,608
(\13,280) |
\13,147
(\11,952) |
備考 |
旧品番 69P-W0078-00,69P-W0078-01 |
↑価格は2024年7月現在
予告なく変更される場合がございます。
図中 番号 |
部品番号 |
部品名称 |
入
数 |
20 |
69P-W0078-02 |
ウオ-タポンプリペアキツト |
1 |

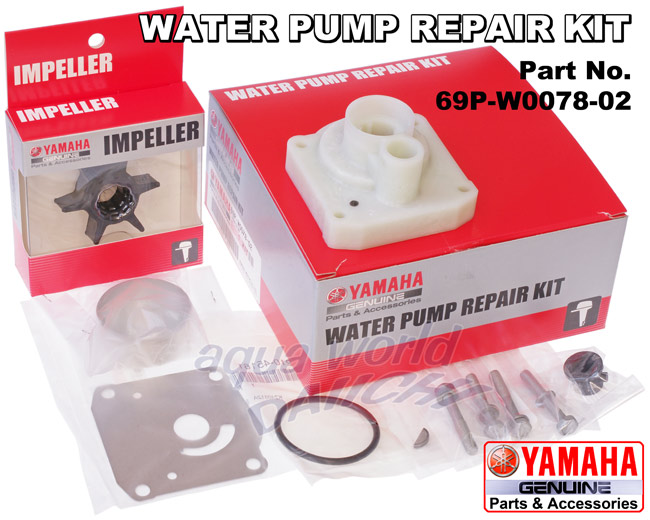

↓以下、キット内容 |
21 |
69P-44311-01 |
ハウジング,ウオ-タポンプ |
1 |
22 |
6L2-44367-01 |
ダンパ,ウオータシール 3 |
1 |
23 |
69P-44322-00 |
インサ-ト,カ-トリツジ |
1 |
24 |
6H4-44352-02 |
インペラ- |
1 |
25 |
93210-45161 |
O-リング |
1 |
26 |
61N-44323-00 |
アウタ- プレ-ト,カ-トリツジ |
1 |
27 |
97095-06040 |
ボルト 682 |
4 |
28 |
92990-06600 |
ワツシヤ(646) |
4 |
29 |
90280-03M03 |
キ-,ウツドラフ(697) |
1 |
行 |
適合機種 |
年式 |
型式 |
1 |
25B |
2004-2005 |
69R4-5 |
2 |
25BMHL |
2002-2003 |
69R2-3 |
3 |
25BWH |
2006 |
69R6 |
4 |
25BWHL |
2001-2003,2007-2010 |
69R1-3,7-9,A |
5 |
25BWHY |
2001-2003,2007-2010 |
69R1-3,7-9,A |
6 |
30H |
2001,2004-2005 |
69S1,4,5 |
7 |
30HMH |
2003 |
69S3 |
8 |
30HMHL |
2002-2003 |
69S2-3 |
9 |
30HWH |
2006 |
69S6 |
10 |
30HWHL |
2002-2003,2007-2010 |
69S2-3,7-9,A |
11 |
30HWHX |
2002-2003,2007-2010 |
69S2-3,7-9,A |
12 |
30HWHY |
2002,2007-2010 |
69S2,7-9,A |
↑適合機種は2024年5月調べ時点 |
|
